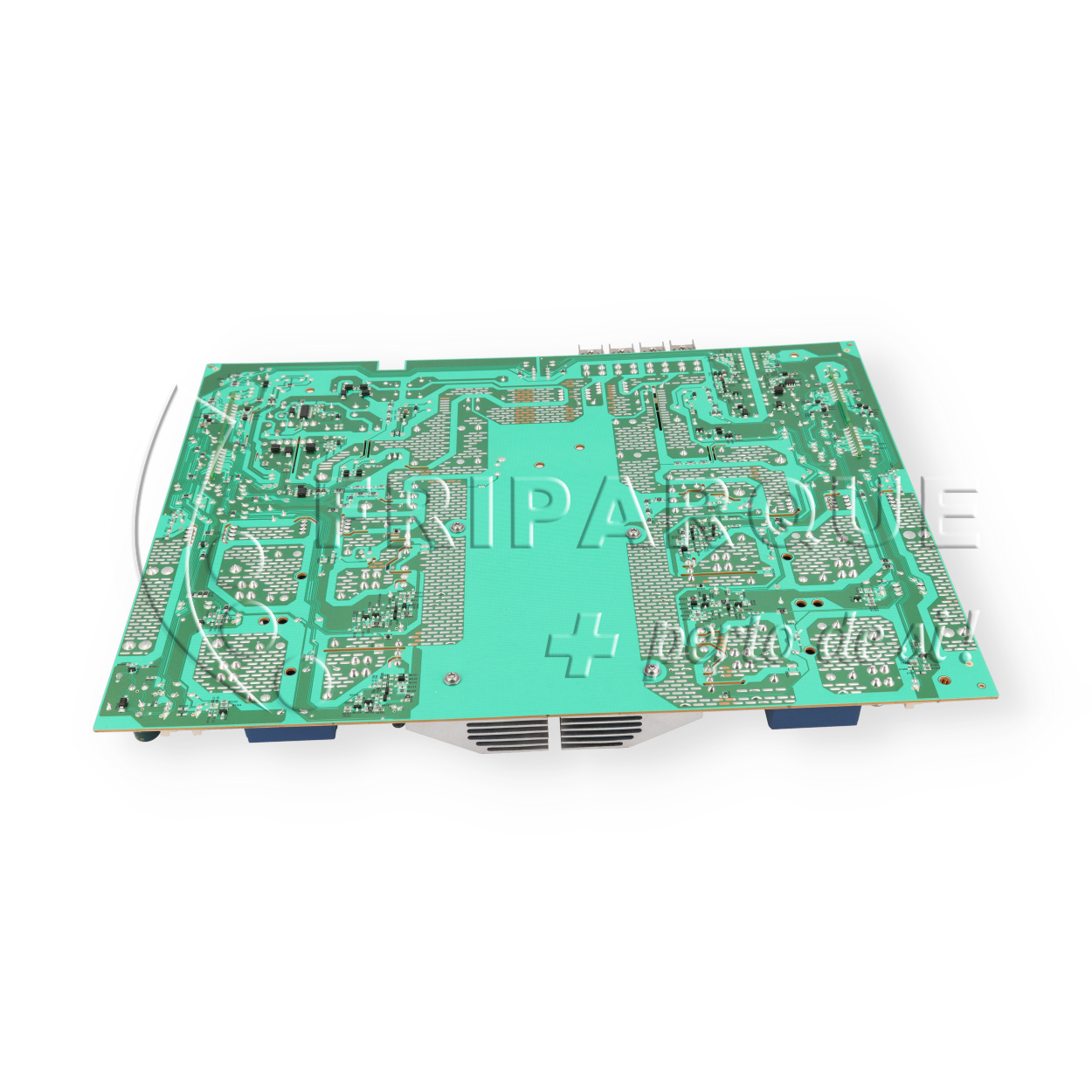

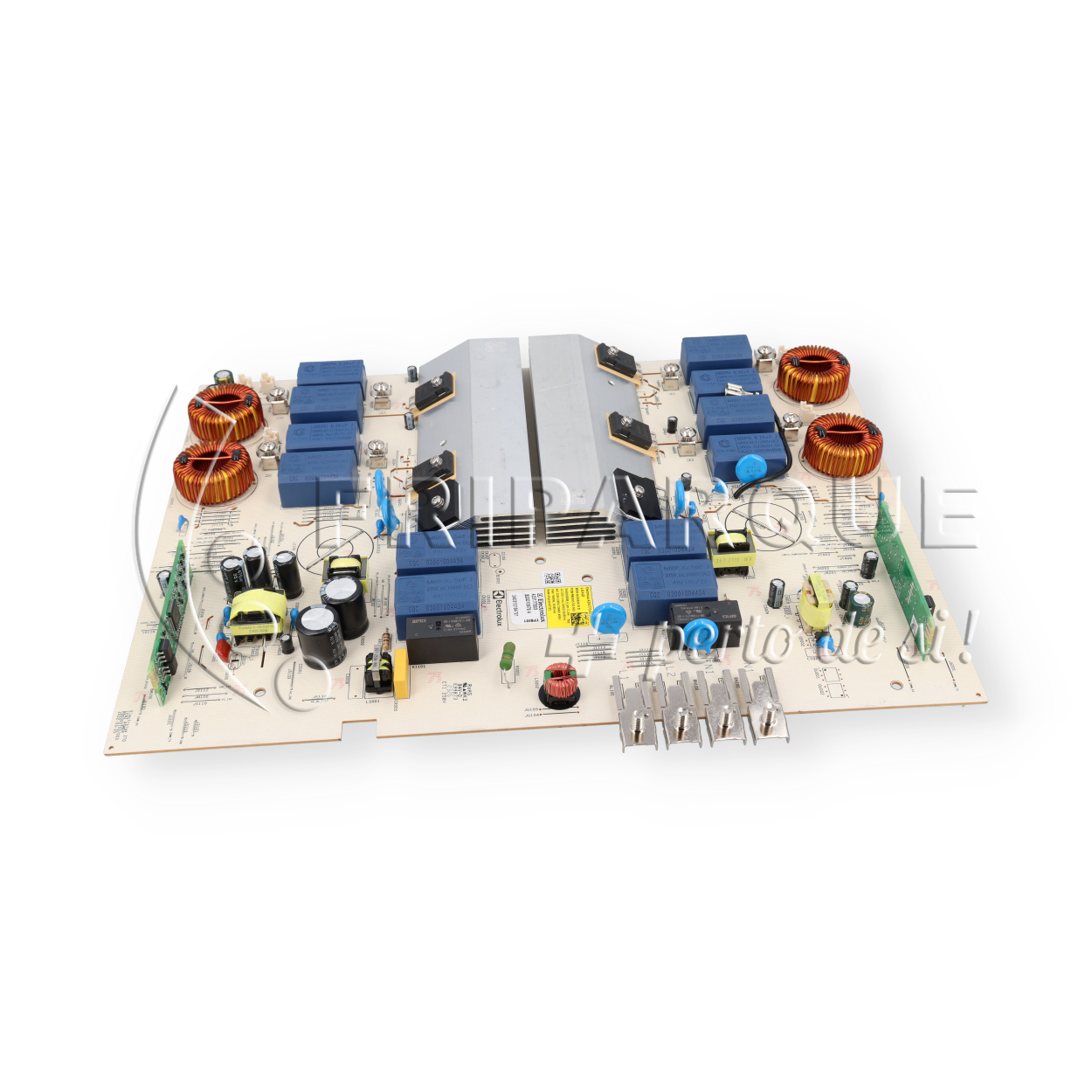

DESIGNAÇÃO: Módulo eletrónico de potência para placa de indução (módulo de indução / placa geradora de frequência).FUNÇÃO: Controla o fornecimento de energia elétrica e converte a corrente para alimentar as bobinas de indução (indutores) das zonas de aquecimento da placa.MARCAS E MODELOS COMPATÍVEIS:Fabricante/Grupo: Electrolux Group (AEG, Electrolux, Zanussi, IKEA, Progressive, Zanker).Modelos Confirmados (exemplos com PNC associado):AEG: IBB64200CB (PNC 949597793), IBE6420SCB (PNC 949597920), IBK64200CB (PNC 949597818), IBP64200CB (PNC 949597794).Electrolux: KBIS630C (PNC 949597892), LIL61443C (PNC 949597914), EHH6240ISK.Zanussi: ZIBE641K (PNC 949597917), ZIBN646K (PNC 949597918).IKEA: VÄRMD (PNC 949597872).Referências Substitutas/Equivalentes Oficiais: 140201773011, 140201773029.Nota: A compatibilidade exata deve ser confirmada através do número PNC (9 a 11 dígitos) na placa de características do equipamento.SINTOMAS DE AVARIA:A placa de indução não liga ou não reage ao comando das zonas afetadas.O equipamento dispara o disjuntor elétrico (curto-circuito na etapa de potência/IGBTs).As zonas de indução não detetam o recipiente ou desligam-se subitamente após alguns segundos de funcionamento.CÓDIGOS DE ERRO:Erro E6 / E8 / E9 (Grupo Electrolux / AEG): Indica falha de comunicação entre a placa de interface e o módulo de potência, ou avaria interna no circuito do gerador de indução.Nota: O código de erro indica uma falha no sistema de controlo do módulo, mas pode também ser originado por cablagem danificada ou falha na placa de interface utilizador.COMO VERIFICAR:Inspeção visual: Verifique se existem pistas queimadas, condensadores deformados/estufados ou semicondutores (IGBTs / pontes retificadoras) com sinais de sobreaquecimento ou danos físicos.Medição estática (sem tensão): Com o multímetro na função de teste de díodos/continuidade, meça entre os terminais de entrada/saída dos IGBTs para verificar curtos-circuitos.Não existem valores universais de resistência ôhmica para componentes lógicos e microprocessados; o diagnóstico de confirmação em bancada exige equipamento específico do fabricante.CUIDADOS:Corte de energia obrigatório: Desligue a alimentação no quadro elétrico (corte omnipolar) antes de manusear ou abrir o aparelho.Descarga de condensadores: Aguarde pelo menos 5 minutos após desligar da corrente para permitir a descarga total dos condensadores do barramento DC.Proteção ESD: Utilize pulseira de proteção eletrostática ao manusear a placa para evitar danos nos componentes microprocessados.CIB60424CK RD9; EH60KI2S 3AF; EIB60420CK RD9; EIB60424C 3AF; EIB60424CK RD9; FIBN641K RM6; HHI626S RD9; HOI623S RD9; HOI624PS RD9; HOI624S RD9; HOI625S 3AF; IB6420ACB 4AF; IB6420BCB 4AF; IBB64200CB 4AF; IBB64200CB RE1; IBE6420SCB RE1; IBK64200CB 4AF; IBK64200CB RE1; IBK64204CB RE1; IBP64200CB RE1; IBS6420 RE1; IBS64200CB RE1; IBS6420SCB 4AF; IBX64200CB 4AF; IE6LP 5AK; IE6LP RI1; IE6LP RK1; KIB60420CK RD9; KIB60424CK RD9; KIM64A0DCB 4AF; LAM1805 SN2; LIB60420C 3AF; LIB60420CK 3AF; LIB60420CK RD9; LIB60424CK 3AF; LIB60424CK RD9; SIB60424CK 3AF; VILSTA 50557727 RN9; VILSTA 90557725 RN9; VILSTA SM1; ZIBE641K RD8; ZIBN641K 6AF; ZIBN641K RD8; ZIBN646K RD8
